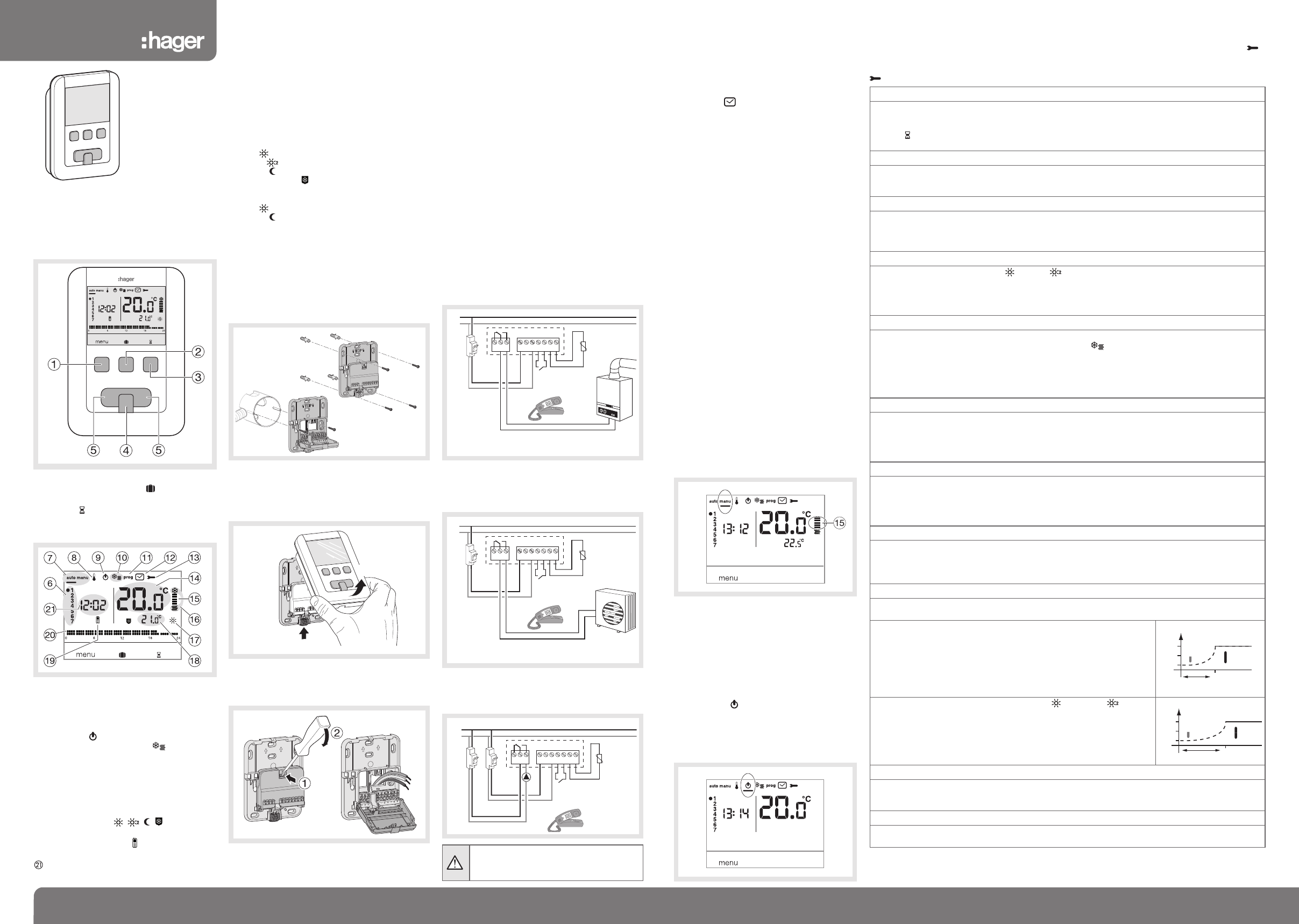

Käyttöohje Hager EK530 Termostaatti

Käyttöohje

Tuotekuvaus

 Sisältöpainike valikkojen valintaan

 Sisältöpainike tilakutsuun

 Sisältöpainike hetkellisen ohituskäytön

kutsuun

 Vahvistuspainike OK

 Säätöpainikkeet + ja -

 Viikonpäivien näyttö

 Automaattinen tila/käsikäyttötila

(termostaatti ilman ohjelmaa)

 Lämpötila-asetusten säätö

 Valmiustila

 Lämmitys/jäähdytys valinta

 Ohjelmointi/ohjelman valinta

 Ajan ja päiväyksen asettelu

 Asetusten säätö

 Ympäristön lämpötila

 Lämmityksen tai jäähdytyksen näyttö

 Nykyinen tila (lämmitys tai jäähdytys)

 Nykyinen asetus (

, ,

,)

 Nykyisen asetuksen lämpötila

 Etäohjaus puhelimella

 Tämän päivän ohjelman profiili

Nykyinen aika

Alustava säätö ja päivitys

Kun tuotetta käytetään ensimmäisen kerran,

näyttö tarjoaa mahdollisuuden asettaa vuoden,

päivän ja ajan ilman menoa asetusten

säätö -valikkoon.

tai

Paina painiketta  menu valitsimen

siirtämiseksi alle.

• Vuosi vilkkuu, paina painiketta  + nykyisen

vuoden valitsemiseksi. Vahvista käyttämällä

OK -painiketta.

• Kuukausi vilkkuu, nyt paina painiketta  +

tai -. Vahvista käyttämällä OK -painiketta.

Sitten etene samalla tavalla päivän, tunnin ja

minuuttien valitsemiseksi.

• AUTO vilkkuu, paina painiketa  +

asettaaksesi asennuksen vaihtamaan

kesä- ja talviaika automaattisesti (auto) tai ei

(off). Vahvista käyttämällä OK -painiketta.

• 24:H vilkkuu. Paina painiketta  + ja valitse

12 tunnin tai 24 tunnin ajannäyttömuoto.

Vahvista käyttämällä OK -painiketta.

Automaattinen tila (auto)

Automaattisessa tilassa, termostaatti säätää

itseään elämänrytmisi mukaan soveltaen yhtä

tai useampaa ohjelmaa jotka olet valinnut.

• Paina painiketta  menu valitsimen

siirtämiseksi auto alle.

Painike  menu mahdollistaa palautuksen

auto -tilaan kun (loma) ohjelma on käynnissä

tai ajastettu uudellenekäynnistys on

voimassa.

Käsikäyttötila (manu)

Käsikäyttötila muuttaa tuotteesi perustermos-

taatiksi. Se mahdollistaa lämpötilan pidon

vakiona asunnossasi (säädettävissä välillä

+5 °C ... +30 °C) ja jättää huomioimatta

käytettävät ohjelmaprofiilit.

• Paina painiketta  menu valitsimen

siirtämiseksi manu alle.

• Paina painiketta  + tai - säätääksesi

halutun lämpötilan.

Esimerkki: haluttu lämpötila on 22.5°C ja

ympäristön lämpötila on 20°C. Lämmitys

aktivoitu -näyttö

 valaistaan.

Valmiustila

Lämmitys-/jäähdytysjärjestelmä voidaan laittaa

valmiustilaan. Termostaatti pysyy päällä ja

säätää lämpötilaa viimeiseksi lomatoiminnolle

asetellun jäätymissuoja-arvon mukaan tai jos

tätä parametria ei ole koskaan käytetty, se

säätää 7°C mukaan (jäätymissuoja). Se

näyttää nykyisen ajan ja päiväyksen kuten

myös ympäristön lämpötilan.

• Paina painiketta  menu valitsimen

siirtämiseksi alle.

• Paina painiketta

 menu valmiustilasta

poistumiseksi.

Jäähdytystilassa, valmiustila tarkoittaa

seis-käskyä ja ympäristönlämpötilaa ei enää

säädetä.

1 6T 7786_08a

6T 7786_08a

o

k

–

+

EK530

¨

Ohjelmoitava kellotermostaatti,

230V, viikko

Käyttöohje

ok

–

+

Sähköinen asennus ja liitännät

Ympäristön lämpötilansäätötoiminnon takaamiseksi,

termostaatti tulisi asentaa noin 1.3 m lattiapinnan

yläpuolelle, sisäseinälle ja poispäin suorasta

auringonvalosta tai mistään lämmönlähteestä kuten

televisio, lamppu, lämmitin, ilmasuutin, piippu jne.

Kiinnitä termostaatti uppokojerasian päälle tai

pinnalle ilman siihen tarkoitettua rasiaa.

Optimilaatuisen lämpötilansäädön takaamiseksi,

tiivistä kojerasia tai sähköputki.

1. Erota tuote seinäasennuskannasta painamalla

painiketta joka sijaitsee kannan alareunassa.

2. Avaa läppä ruuvitaltalla ja kiinnitä

seinäasennuskanta ruuveilla.

3. Seuraavaksi, pujota sähkökaapelit niille

tarkoitettuihin reikiin.

4. Kytke tuote vastapäätä olevan kytkentäkaavion

mukaisesti.

Tämä tuote tulee asentaa voimassa

olevien paikallisten asennusmääräysten

mukaisesti.

TOP

–

+

ok

1

2

1

2

TOP

T

OP

1 2 31 2 3 4 - 5 6 7 8 9

N

L

2A6A

puhelinkauko-

ohjauslaite

(tyyppi TH020B)

ulkoinen

anturi

(tyyppi

25190,

EK089)

1 2 3

tulo

ulkoisesta huonetermostaatista

puhelinkauko-

ohjauslaite

(tyyppi TH020B)

ulkoinen anturi

(tyyppi 25190,

EK089)

1 2 3 4 - 5 6 7 8 9

N

L

2A

Asentajan parametrit

Päästäksesi kaikkiin parametreihin (PA:1 - PA:12), paina painiketta  menu valitsimen siirtämiseksi

alle ja sitten paina pitkään (>5s) OK -painiketta.

Päästäksesi ainoastaan parametreihin (

PA:1 - PA:4), paina painiketta  menu valitsimen siirtämiseksi

alle ja sitten vahvista OK -painiketta.

Termostaatin liitäntä vesivaraajan

termostaattituloon

Termostaatin liitäntä termostaattituloon kaksi- ja

yksisuuntaisille lämpöpumpuille (HP)

1 2 3

2A

1 2 3 4 - 5 6 7 8 9

N

L

tulo

ulkoisesta huonetermostaatista

puhelinkauko-

ohjauslaite

(tyyppi TH020B)

ulkoinen anturi

(tyyppi 25190,

EK089)

Liitäntä lämmityksen tai jäähdytyksen

kierrätyspiirille

5. Sulje läppä uudelleen.

6. Kiinnitä etupaneeli seinäasennuskantaan.

Tämä ohjelmoitava kellotermostaatti on suunniteltu tuomaan sinulle lisämukavuutta ja energiansäästöä.

Sen avulla voit ohjelmoida ja säätää lämmmitysjärjestelmäsi 4:ään eri tasoon:

- Perus : tämä on lämpötila jonka haluat ylläpidettäväksi läsnäoloaikoina.

- Perus 2 : tämä on 2. lämpötila jonka haluat ylläpidettävksi läsnäoloaikoina.

- Pudotus : tämä on lämpötila jonka haluat ylläpidettäväksi lyhyiden poissaolojen ja yön aikana.

- Jäätymissuojaus : tämä on taattu minimilämpötila pidempien poissaolojaksojen ajaksi.

Se suojaa asuntoasi jäätymisvaaralta.

Se mahdollistaa myös ilmastoinnin ohjelmoinnin ja säädön 2:lla lämpötilatasolla:

- Perus : tämä on lämpötila jonka haluat ylläpidettäväksi läsnäoloaikoina.

- Pudotus : tämä on lämpötila jonka haluat ylläpidettäväksi lyhyiden poissaolojen ja yön aikana.

PA:1 - Väliaikaisen ohituskäytön oletuskesto

Tämä parametri mahdollistaa oletusarvon syötön uudelleenkäynnistysviiveelle. Mahdollisia viiveaikoja

ovat seuraavat: 1 tunti, 2 tuntia, 3 tuntia, 4 tuntia, 5 tuntia ja 12 tuntia. Uudelleenkäynnistysviive on

asetettu oletuksena 1 tunniksi.

• PA:1 ja vilkkuu. Paina painiketta  + tai - muuttaaksesi uudelleenkäynnistysviivettä.

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

PA:2 - Taustavalo

Taustavalo on aktivoitu (ON) oletuksena.

• Paina painiketta  + tai - poistaaksesi se käytöstä (oFF).

Vahvista käyttämällä

OK -painiketta siirtyäksesi seuraavaan parametriin.

PA:3 - Lämpötilan kalibrointi

Tämä parametri mahdollistaa termostaatin näyttämän arvon säädön mikäli mittaat eri ympäristön

lämpötilan kuin termostaatti mittaa.

• Paina painiketta

 + tai - muuttaaksesi lämpötilaa alueen +/-3 °C.

Vahvista käyttämällä

OK -painiketta siirtyäksesi seuraavaan parametriin.

PA:4 - 2. peruslämpötilataso

Tämä parametri mahdollista yhden tai kaksi peruslämpötilatasoa.

Se on sovellettavissa ainoastaan ohjelmoitaessa vapaata ohjelmaa (P4).

• Paina painiketta

 + tai - valitaksesi 1 tai 2 .

Vahvista käyttämällä

OK -painiketta siirtyäksesi seuraavaan parametriin.

Parametri PA:4 on aseteltu 1, yksittäiselle perustasolle oletuksena.

PA:5 - Lämmitys/jäähdytystila

Tämä parametri mahdollistaa asennuksen laiton lämmitystilaan (H), jäähdytystilaan (C)

tai kaksisuuntaiseen lämmitys/jäähdytystilaan (HC) (ikoni näytetään).

• Paina painiketta  + tai - valitaksesi H, C tai HC.

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

Parametri PA:5 on asetettu lämmitystilaan (H) oletuksena.

HC-tilassa on huolehdittava siitä, että lämpöpumppu on kytketty soveltuvaksi valitulle

termostaattitilalle.

PA:6 - Pumpun jumiutumisenesto

Tällä parametrillä voidaan aktivoida/passivoida joka päivä keskiyöllä tehtävä automaattinen

pumpun käynnistys, jolla pumpun jumiutuminen pyritään estämään kesän aikana.

• Paina painiketta  + tai - aktivoimiseksi (ON) tai passivoimiseksi (oFF).

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

Parametri PA:6 on aseteltu OFF oletuksena.

PA:7 - Lämmitysasennuksen inertiatyyppi

Tämä parametri mahdollistaa lämmitysasennuksen inertiatyypin määrityksen.

• Paina painiketta  + tai - valitaksesi FA

S

= nopea inertia (esim. lämmittimet) tai

SL

o

= hidas inertia (esim. lattialämmitys).

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

Parametri

PA:7 on aseteltu FA

S

(nopea intertia) oletuksena.

PA:8 - Jäähdytysasennuksen inertiatyyppi

Tämä parametri mahdollistaa jäähdytysasennuksen inertiatyypin määrityksen.

• Paina painiketta  + tai - valitaksesi FA

S

= nopea inertia (esim. konvektoripuhaltimet) tai

SL

o

= hidas inertia (esim. lattiajäähdytys).

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

PA:9 - Optimointi ja ennakointi

Tämä parametri mahdollistaa optimointi- ja ennakointitoiminnon aktivoinnin.

Toiminto ei ole käytössä oletuksena (oFF).

Optimointi : termostaatti automaattisesti arvioi ajan joka tarvitaan

peruslämpötilan saavuttamiseksi ja säätää lämmityksen

päällekytkentäaikaa siten että haluttu lämpötila tavoitetaan haluttuna

aikana. Asennuksen opetukseen tarvitaan noin 10 päivän jakso, koska

se on sidoksissa lämmitystavan inertiatyyppiin.

Huomio : optimointitoimintoa voidaan käyttää vain P1

o

ohjelmassa.

• Paina painiketta  + aktivoidaksesi (AUT) optimointitoiminnon. Vahvista

käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

16 °C

18 °C

20 °C

7 h

x

H

(automaattinen

laskenta)

Ennakointi : tämä toiminto mahdollistaa perus tai perus 2

lämpötilan haun etukäteen yksilöllisessä ohjelmassa (P4) määriteltäväksi

1, 2 tai 3 tunnin jaksoksi.

Huomio : ennakointitoimintoa voidaan hyödyntää vain P4a ohjelmassa.

• Paina painiketta  + valitaksesi halutun ennakoinnin keston (1H, 2H tai

3H) (esim. ennakointi 2 tuntia).

Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.

16 °C

18 °C

20 °C

6 h

2H

PA:10 - Palauta tehdasasetuksiin

Tämä parametri mahdollistaa ohjelmien ja parametrien palautuksen tehdasasetuksiin.

• Paina painiketta

 + tai - valitaksesi Yes (nollaa) tai no (ei nollata).

Vahvista käyttämällä

OK -painiketta siirtyäksesi seuraavaan parametriin.

PA:12 - Ohjelmistoversio

Tämä parametri näyttää mikä ohjelmistoversio on asennettu tuotteeseen.

Paina

OK poistuaksesi parametrien asettelusta.
