Ohjelmointi
Viikon ohjelmoimiseen on käytettävissä neljä
ohjelmaa : P1, P2, P3, jotka ovat esitallennettuja ja
ei muutettavissa ja P4 joka on vapaa mahdollistaen
omavalintaisen ohjelman luonnin, joka voi olla
jokaiselle viikonpäivälle erilainen.
P1o on ainoastaan käytettävissä kun optimointipara-
metri on aktivoitu (PA:9) ja P4a on käytössä ainoas-
taan kun ennakointiparametri on aktivoitu (PA:9).
Asentaja tekee tarvittavat parametroinnit.
Valmiin ohjelman (P1, P2 tai P3) asetus yhdelle tai
useammalle päivälle viikossa.
Voit asettaa minkä tahansa ohjelmista kaikille
7:lle päivälle viikossa, viiden arkipäivän ryhmälle,
2:n viikonloppupäivän ryhmälle tai yksittäiselle
päivälle.
• Paina painiketta
menu valitsimen siirtämiseksi
prog alle. 7:n päivän per viikko -näyttö vilkkuu.
• Paina painiketta + mille päivälle tai
päiväryhmälle asetat ohjelman.
Vahvista käyttämällä OK -painiketta.
• P1 vilkkuu. Paina painiketta + valitaksesi
käytettävän ohjelman.
Vahvista käyttämällä OK -painiketta.
Esimerkki P2 asettamisesta viiden arkipäivän
ryhmälle ja P1 viikonlopun 2:n päivän ryhmälle :
• Paina painiketta
menu valitsimen siirtämiseksi
prog alle. 7:n päivän osoitin vilkkuu.
• Paina painiketta + valitaksesi 5:n päivän ryhmä
kohteeksi (viiden päivän ryhmä vilkkuu).
Vahvista käyttämällä OK -painiketta.
• P1 vilkkuu. Paina painiketta + valitaksesi P2
(P2 vilkkuu). Vahvista käyttämällä OK -painiketta.
• Paina painiketta + valitaksesi 2:n viikonloppu-
päivän ryhmä (2 viikonloppupäivän ryhmä vilkkuu).
Vahvista painamalla OK -painiketta.
• P1 vilkkuu. Vahvista käyttämällä OK -painiketta.
Termostaatti palaa auto -tilaan.
www.hager.com2 6T 7786_08a
Hager 05.2011
Käyttäjäparametrit
Päästäksesi käyttäjäparametreihin, paina painiketta menu valitsimen siirtämiseksi alle ja
vahvista käyttämällä OK -painiketta.
Kun näiden neljän parametrin asettelu on tehty, termostaatti menee auto-tilaan ja huomioi nämä
muutokset.
Lomatila
Tämä tila suojaa asuntoasi jäätymistä vastaan ja
säilyttää poissaolosi aikana minimilämpötilan,
joka voidaan asetella välillä 5 °C ... 30 °C. Voit
ohjelmoida poissaolosi keston ennakoimaan
lämpötilannoston paluullesi.
• Paina painiketta , ja sitten painiketta
+ valitaksesi poissaolopäivien määrän
(1 - 99 päivää).
Nykyinen päivä lasketaan 1:ksi.
Vahvista painamalla OK -painiketta.
• Ikoni ilmestyy ja asetettava lämpötila
vilkkuu.
• Paina painiketta + tai - halutun
lämpötila-arvon näyttämiseksi. Vahvista
käyttämällä
OK -painiketta. Jätä termostaatti
tähän tilaan. Peruutus ja paluu automaatti-
seen tilaan, paina painiketta menu.
• Muuttaaksesi poissaolon kestoa tai
lämpötilaa, paina painiketta ja etene
muutoksiin.
Jos termostaatti on jäähdytystilassa, voit
luoda 1:n lomaohjelman ja määrittää määrittää
poissaolopäivien määrän.
Jäähdytys pysähtyy.
Ympäristönlämpötilaa ei säädetä.
Lämmitys/jäähdytys 2-suuntaisesti
Tämä toiminto mahdollistaa asennuksen
muuttamisen lämmitystilasta jäähdytystilaan.
Se edellyttää parametri PA:5 on HC valikossa
(lämmitys-/jäähdytystila) aseteltu
etukäteen.
• Paina painiketta menu valitsimen
siirtämiseksi alle.
• vilkkuu ja termostaatti säätää lämmitystä.
• Paina painiketta vaihtaaksesi
lämmitystilasta jäähdytystilaan.
vilkkuu ja termostaatti säätää jäähdytystä.

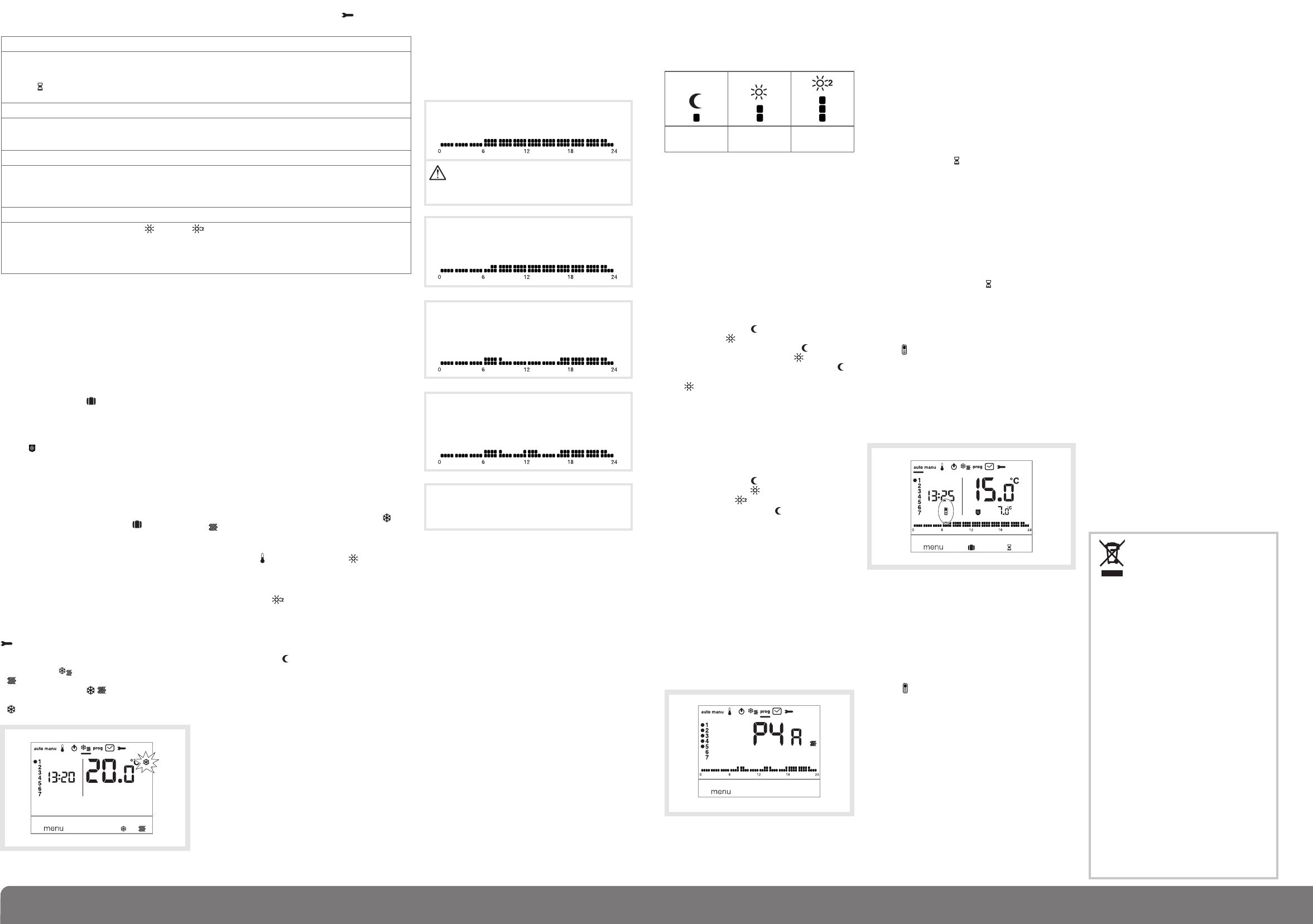

P1 = Peruslämpötila välillä 06:00 - 23:00.
Pudotuslämpötila välillä 23:00 - 06:00.
P1 on aktiivoidaan 7:nä päivänä viikossa
oletuksena. Jos tämä soveltuu käyttäjän
elämänrytmiin pysy automaattisessa
tilassa; jos ei, jatka.
P1o = Optimointi (vain P1 kanssa).
Peruslämpötila välillä 07:00 - 23:00.
Pudotuslämpötila välillä 23:00 - 07:00.
P2 = Peruslämpötila välilä 06:00 - 08:30 ja välillä
16:30 - 23:00.
Pudotuslämpötila välillä 08:30 - 16:30
ja välillä 23:00 - 06:00.
P3 = Peruslämpötila välillä 06:00 - 08:30, välillä
11:30 - 13:30 ja välillä 16:30 - 23:00.
Pudostuslämpötila välillä 08:30 - 11:30,
välillä 13:30 - 16:30 ja välillä 23:00 - 06:00.
P4 = Vapaa ohjelma mikä mahdollistaa
5:n peruslämpötilajakson ja
5:n pudoslämpötilajakson luonnin jokaiselle
viikonpäivälle.
Vapaan ohjelman P4 teko
Tämän ohjelman avulla lämmitysohjaus
voidaan säätää toimimaan halutulla tavalla.
24 tunnin profiili on jaettu 48 pisteeseen
(edustaen asetuspisteitä). Itse tehty ohjelma-
profiili on nähtävissä näytön alareunassa.
1 ohjelma-askel = 30 minuuttia.
Esimerkki: ohjelman luonti, P4 usealle päivälle
(5 arkipäivää + 2 viikonloppupäivää).
5:lle arkipäivälle halutaan 3 perusjaksoa välille
06:00 - 08:00, 12:00 - 14:00 ja 18:00 - 22:00.
2:lle viikonlopun päivälle halutaan yksi
perusjakso välille 08:00 - 19:30, sitten perus 2
-jakso välille 19:30 - 22:00.
• Paina painiketta
menu valitsimen siirtämi-
seksi prog alle. Merkit viikon seitsemälle
päivälle vilkkuvat.
• Paina painiketta + valitaksesi 5:n päivän
ryhmän johon halutaan vaikuttaa (viiden
päivän ryhmä vilkkuu). Vahvista käyttämällä
OK -painiketta.
• P1 vilkkuu. Paina painiketta + P4
valisemiseksi (P4 vilkkuu). Vahvista
käyttämällä
OK -painiketta.
• Paina painiketta
kunnes 6:00 näytöllä ja
painiketta kunnes 8:00 näytöllä.
Seuraavaksi paina painiketta
kunnes
12:00 näytöllä ja painiketta
kunnes
14:00 näytöllä. Sitten paina painiketta
kunnes 18:00 näytöllä ja lopuksi painiketta
kunnes 22:00 näytöllä.
Jos teet virheen, paina painiketta -
liikkuaksesi takaisinpäin tai painiketta +
likkuaksesi eteenpäin ohjelman korjaamiseksi.
• Vahvista käyttämällä OK -painiketta.
• 2:n viikonloppupäivän ryhmä vilkkuu.
Vahvista käyttämällä OK -painiketta
• P1 vilkkuu. Paina painiketta + P4
valisemiseksi (P4 vilkkuu). Vahvista
käyttämällä OK -painiketta
• Paina painiketta
kunnes 8:00 näytöllä ja
paina painiketta
kunnes 19:30 näytöllä.
Sitten paina kunnes 22:00 näytöllä ja
sitten paina painiketta
kunes 24:00
näytöllä. Vahvista käyttämällä OK -painiketta.
Huomio:
Viimeisin P4 ohjelma pidetään muistissa ja uusi
päivä tai päiväryhmä tarjotaan määriteltäväksi
automaattisesti (joiden P4 on tyhjä).
Ennakoinnin asetus tilaan 1 lähettää ohjelman
P4 => P4A.
Jos ennakointitoiminto (1H, 2H tai 3H) ) in the
asentajan parametri PA:9:ssä on vahvistettu, P4A
näytetään P4 tilalla.
Ohjelmoinnin aikana, etene samalla tavalla
kuin
p4 kohdalla tietäen että termostaatti
automaattisesti kutsuu ennakoinnin
pa:9
asetetun keston mukaan. Tätä ennakointiaikaa
ei ole tarpeellista nähdä ohjelmoinnin aikana.
30 min.
pudotus
30 min.
perus
30 min.
perus 2
HC-tilassa, huolehdi että lämpöpumppu on
vastaavasti käännetty valittuun termostaattitilaan.
Lämpötilan asettelupisteiden säätö
Oletuksena termostaatti on lämmitystilassa (H)
katso Asentajan parametrit PA:5 Lämmitys/jäähdytystila.
- Jos PA:5 on aseteltu ainoastaan lämmitykselle (H).
Lämpötilat on esiaseteltu:
Perus = 19 °C, Perus 2 = 20 °C, Pudotus = 16 °C.
Säätöalue lämmityksen asetuksille on
5°C ... 30°C.
- Jos PA:5 on aseteltu vain jäähdytykselle (C).
Lämpötilat on esiaseteltu:
Perus = 24 °C, Pudotus = 29 °C. Säätöalue
jäähdyksen asetuksille on 20°C ... 30°C.
- Jos
PA:5 on aseteltu käännettävään
lämmitys/jäähdytystilaan (
HC), voit muuttaa
esiaseteltuja lämpötiloja kummallekin tilalle ja
.
Peruslämpötilan muutos
• Paina painiketta
menu valitsimen
siirtämiseksi alle. Peruslämpötila vilkkuu.
• Paina painiketta + tai - muuttaaksesi
lämpötilaa. Vahvista painamalla OK -painiketta.
Peruslämpötilan 2 muutos
• Peruslämpötila vilkkuu
• Paina painiketta
+ tai - muuttaaksesi
lämpötilaa. Vahvista painamalla OK -painiketta.
Tämä säätö on käytettävissä vain jos 2. peruslämpö-
tilataso on valittu parametrivalikossa PA:4.
Pudotuslämpötilan muutos
• Pudotuslämpötila vilkkuu.
• Paina painiketta
+ tai - muuttaaksesi
lämpötilaa. Vahvista painamalla OK -painiketta.
Tekniset tiedot
Tehonsyöttö : 230V 쓒 +10/-15% 50 Hz
Varakäynti : 4 tuntia
Säätöalue
- peruslämpötila : +5 °C ... +30 °C
- pudotuslämpötila : +5 °C ... +30 °C
Ympäristönlämpötilan näyttöalue : 0 °C ... +40 °C
Käyttölämpötila : +0 °C ... +45 °C
Varastointilämpötila : -25 °C ... +70 °C
Pallotestilämpötila : 75 °C ja 125 °C
Kellon käyntitarkkuus : jättämä < 1s/päivä
Katkaisuarvot : 250V maks.
5A resistiivinen/3A induktiivinen
Minimikuorma releelle : 12V / 10mA
Suhteellinen kosteus : 90 % lämpötilassa 20 °C
IP : 30
IK : 04
Eristysluokka : II
Eristystyyppi : 4 kV
Lanka poikkipinta : 0,5 ... 2.5 mm²
Monisäikeinen poikkipinta : 0,5 ... 1.5 mm²
Minimi pulssijännite : 4 kV
Likaisuusluokka : 3
Toimintatyyppi : 2B
Eristystyyppi : vahvistettu eristys
Ohjelmistorakenne : luokka A
Mitat (l x k x s) : 97 x 138 x 30
Standardit : NF EN 60730-1
NF EN 60730-2-1
NF EN 60730-2-7
NF EN 60730-2-9
NF EN 60730-2-11
EN 12098-2
EN 12098-5
Hetkelliset ohituskäytöt
Ohituskäyttö seuraavaan ohjelma-askeleeseen
asti auto-tilassa, lämpötila voidaan muuttaa pois
nykyisestä asettelupisteestä.
• Paina painiketta + tai - nostaaksesi tai
vähentääksesi näytettyä raja-arvolämpötilaa.
Raja-arvolämpötila vilkkuu ja ohituskäyttö on
voimassa seuraavaan ohjelma-asekeleeseen
saakka.
Ohituskäyttöjakson aikana, nykyinen asettelupiste-
lämpötila vilkkuu.
Hetkellinen ohituskäyttö
Auto-tilassa, tämä toiminto mahdollistaa
ympäristönlämpötilan muutoksen, koska tahansa,
käytössä olevasta ohjeesta riippumatta. Aika-alue
tälle toiminnolle on 15 min - 12 tuntia.
• Paina painiketta
, PA:1 ssä säädetty aika
vilkkuu.
• Paina painiketta + tai - säätääksesi halutun
ajan. Vahvista käyttämällä OK -painiketta.
• Paina painiketta + tai - säätääksesi halutun
lämpötilan. Vahvista käyttämällä OK -painiketta.
Hetkellisen ohituskäytön päättymisaika vilkkuu
näytön pylväskuvaajassa ja kestoajan arvo
näytetään nykyisen ajan tilalla, kunnes palataan
takaisin auto-tilaan.
Jos hetkellinen ohituskäyttö on käynnissä,
lämpötilaa voidaan muuttaa 0,5 °C portain
käyttämällä painiketta + tai -.
Yksi painallus painikkeesta mahdollistaa
viiveen muuttamisen; viimeksi valittu kesto näytetään.
Lisätarvikkeet
Puhelinkauko-ohjaus
Termostaatti on varustettu tulolla lämmityksen
ohjaukseen puhelimella.
Symboli näytetään, jos jäätymissuojaustila
kutsutaan puhelimitse.
Tunnistetut puhelinkauko-ohjauksen käskyt
otetaan huomioon alle 1:ssä minuutissa. Voit muo-
kata jäätymissuojauslämpötilaa lomavalikossa.
Sovellettavana lämpötilana käytetään viimeistä
lämpötilaa joka on vahvistettu lomatilassa.
Jäähdytystilassa, puhelinpakko-ohjauksen aikana
säätö pysäytetään.
Ulkoinen lämpötila-anturi
Termostaatti on varustettu tulolla ulkoisen
lämpötila-anturin (tyyppi : 25190, EK089) liitäntään.
Kun tämä on kytketty, termostaatti tunnistaa sen
automaattisesti. Ympäristönlämpötilan näyttö
vilkkuu 10 sekunnin ajan.
Termostaatti säätää lämpötilaa ulkoisen anturin
perusteella.
Mitä teen jos...?
Symboli näytetään:
termostaatti on lukittu jäätymissuojaustilaan
puhelinkauko-ohjauksella.
Pura lukitus puhelinsoitolla tai käyttämällä
kauko-ohjausta.
OCOM 111085
PA:1 - Väliaikaisen ohituskäytön oletuskesto
Tämä parametri mahdollistaa oletusarvon syötön uudelleenkäynnistysviiveelle. Mahdollisia viiveaikoja
ovat seuraavat: 1 tunti, 2 tuntia, 3 tuntia, 4 tuntia, 5 tuntia ja 12 tuntia. Uudelleenkäynnistysviive on
asetettu oletuksena 1:ksi tunniksi.
• PA:1 ja vilkkuu. Paina painiketta + tai - muuttaaksesi uudelleenkäynnistysviivettä.
Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.
PA:2 - Taustavalo
Taustavalo on aktivoitu (on) oletuksena.
• Paina painiketta
+ tai - poistaaksesi se käytöstä (oFF).
Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.
PA:3 - Lämpötilan kalibrointi
Tämä parametri mahdollistaa termostaatin näyttämän arvon säädön mikäli mittaat eri ympäristön
lämpötilan kuin termostaatti mittaa.
• Paina painiketta + tai - muuttaaksesi lämpötilaa alueen +/-3 °C.
Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.
PA:4 - 2. peruslämpötilataso
Tämä parametri mahdollista yhden tai kaksi peruslämpötilatasoa.
Se on sovellettavissa ainoastaan ohjelmoitaessa vapaata ohjelmaa (P4).
• Paina painiketta + tai - valitaksesi 1 tai 2 .
Vahvista käyttämällä OK -painiketta siirtyäksesi seuraavaan parametriin.
Parametri PA:4 on aseteltu 1, yksittäiselle perustasolle oletuksena.
Tämän tuotteen oikea
hävittäminen
(Sähkö- ja
elektroniikkalaiteromu).
(Sovellettavissa Euroopan unionissa ja
muissa Euroopan maissa erillisillä
keräysjärjestelmillä.)
Tässä tuotteessa tai sen dokumenteissa
näytetty merkintä kertoo, että tuotetta ei
tulisi hävittää muun kotitalousjätteen
kanssa laitteen käyttöiän päätyttyä.
Mahdollisen ympäristölle tai ihmisille aiheu-
tuvan haitan estämiseksi, erottele tämä
muuntyyppisistä jätteistä ja kierrätä se vas-
tuullisesti edistääksesi materiaalivarantojen
jatkuvaa uudelleenkäyttöä.
Kotitalouskäyttäjien tulisi ottaa yhteyttä
joko laitteen myyneeseen jälleenmyyjään
tai paikallisiin viranomaisiin, saadakseen
lisätietoja siitä minne ja miten tämä tuote
voidaan toimittaa kierrätettäväksi ympäris-
töystävällisesti.
Ammattikäyttäjien tulisi ottaa yhteyttä
heidän toimittajaan ja tarkistaa ostosopi-
mukseen littyvät säännöt ja ehdot.
Tätä tuotetta ei pitäisi sekoittaa muiden
talousjätteiden kanssa hävitettäessä.
Loading…
Arviointi
Kerro meille mielipiteesi Hager EK530 Termostaatti arvioimalla tuote. Haluatko jakaa tuotekokemuksesi tai kysyä kysymyksen? Jätä kommentti sivun alalaidassa.Lisää tästä ohjekirjasta
Ymmärrämme, että on mukavaa, että sinulla on paperikäyttöinen käyttöopas laitteellesi Hager EK530 Termostaatti. Voit aina ladata oppaan verkkosivuiltamme ja tulostaa sen itse. Jos haluat alkuperäisen käyttöoppaan, suosittelemme ottamaan yhteyttä osoitteeseen Hager. He saattavat pystyä toimittamaan alkuperäisen ohjekirjan. Etsitkö laitteen Hager EK530 Termostaatti käyttöopasta toisella kielellä? Valitse haluamasi kieli kotisivuiltamme ja etsi mallinumero nähdäksesi, onko sitä saatavilla.
Tekniset tiedot
| Tuotemerkki | Hager |
| Malli | EK530 |
| Kategoria | Termostaatit |
| Tiedostotyyppi | |
| Tiedoston koko | 4.48 MB |
Kaikki käsikirjat kohteelle Hager Termostaatit
Lisää Termostaatit käsikirjoja
Usein kysytyt kysymykset kohteesta Hager EK530 Termostaatti
Tukitiimimme etsii hyödyllisiä tuotetietoja ja vastaa yleisiin kysymyksiin. Jos huomaat yleisissä kysymyksissä virheen, kerro siitä meille yhteydenottolomakkeella.
Mikä on termostaatin kuollut alue? Todennettu
Monilla moderneilla termostaateilla on kuollut alue. Jos lämpötila poikkeaa alle 4 ° C asetetusta lämpötilasta, järjestelmä ei kuumene tai jäähty. Termostaatin niin kutsuttu kuollut alue estää järjestelmää käynnistymästä ja sammumasta liian usein, mikä säästää energiaa.
Tästä oli apual (1588) Lue lisääMikä on paras paikka asentaa termostaatti? Todennettu
Paras paikka termostaatille on noin 1,5 metriä maanpinnan yläpuolella. Älä koskaan aseta termostaattia radiaattorin tai muun lämpöä lähettävän laitteen päälle tai suoraan auringonvaloon. Valitse huone, jota käytetään usein. Useimmissa tapauksissa tämä on olohuone.
Tästä oli apual (991) Lue lisää
Keskustele tuotteesta
Täällä voit jakaa mielipiteesi Hager EK530 Termostaatti:sta. Jos sinulla on kysyttävää, lue ensin huolellisesti käyttöohje. Käsikirjaa voi pyytää yhteydenottolomakkeellamme.
