Käyttöohje

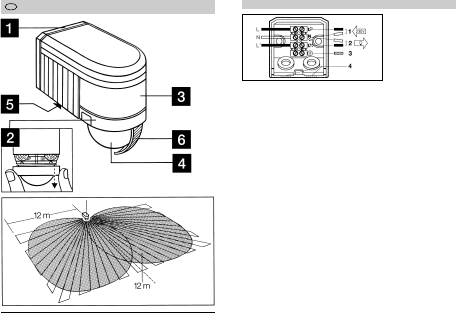

1) Supply lead

2) Service lead

3) Protective-earth

conductor

4) Lugs for surface-routed

supply lead

y Wall mounting

Warning: installation involves

a mains connection. With

230 V, a risk of electrocution

exists! Therefore, switch off

the power first and check

freedom from voltage with a

voltage tester. Installation of

the sensor involves work on

the mains power supply; this

work must therefore be car-

ried out professionally in

accordance with regulations.

Please note that the motion

detector must be protected

by a 10 A circuit breaker.

The installation site should

be at least 50 cm from a

light, since the latter's heat

radiation could result in false

triggering of the sensor. The

installation height should be

approx. 2 m.

Unscrew the fastening screw

counterclockwise with a

screwdriver, slide down the

mounting plate

and

remove it. Do not undo the

internal wiring to the terminal

block, but extract the block

by pulling it gently.

Insert the rubber plugs into

the mounting plate. Hold the

mounting plate against the

wall and mark the drill holes

(paying attention to the

wiring arrangement in the

wall), drill the holes and

insert the dowels.

In order to be able to per-

form a switching operation,

a power supply lead with at

least two phases must run

to the unit and a second

lead out to the consumer.

The two rubber plugs can

be pierced for this purpose

with a screwdriver. Two lugs

are provided on the bottom

of the wall fastener for sur-

face wiring. These can be

snapped off easily. After

passing the wiring through,

the mounting plate can be

screwed in place.

y Connection of the

mains lead

The mains lead consists

of a 2-3 phase cable.

L =phase conductor

(usually black or brown)

N =neutral conductor

(usually blue)

PE =protective-earth

conductor, if present

(green/yellow)

If in doubt, the cable must

be identified with a voltage

tester. Switch off the current

again. The wire terminals are

for the mains lead. The

phase conductor (L) is

connected from above to

the first terminal (see arrow)

and the neutral conductor

(N) to the second terminal.

If the green/yellow protec-

tive-earth conductor is pres-

ent, connect this to the bot-

tom terminal provided.

y Connection of the

service lead

The service lead (e.g. light)

likewise consists of a 2-3

phase cable which is con-

nected to terminals N and L'.

The phase conductor of the

consumer (black or brown

cable) is connected to the

terminal marked L'. The

neutral conductor (blue

cable) is clamped to the ter-

minal marked N together

with the mains lead neutral

conductor. Connect any

green/yellow protective-

earth conductor to the lower

terminal.

Important: Getting the cable

connections crossed will

produce a short circuit in the

unit or in your fuse box. In

this case, the individual

wires must be re-identified

and reconnected. A mains

switch for ON and OFF

switching can of course be

installed in the mains lead.

Installation IS 240 DUO

Installation instructions

IS240Duo_10spr_neu 24.08.2011 14:30 Uhr Seite 13
