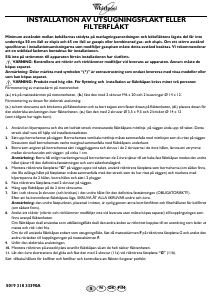

INSTALLATION AV UTSUGNINGSFLÄKT ELLER

FILTERFLÄKT

Minimum avståndet mellan behållarnas stödyta på matlagningsanordningen och köksfläktens lägsta del får inte

understiga 50 cm ifall av elspis och 65 cm ifall av gasspis eller kombinerad gas- och elspis. Om ett större avstånd

specificeras i installationsanvisningarna som medföljer gasspisen måste detta avstånd beaktas. Vi rekommenderar

att en utbildad fackman kontaktas för installationen.

Slå inte på strömmen till apparaten förrän installationen har slutförts.

VARNING: Kontrollera att rökrör och rörklämmor medföljer vid leverans av apparaten. Annars måste de

köpas separat.

Anmärkning: Delar märkta med symbolen “(*)” är extrautrustning som endast levereras med vissa modeller eller

som kan köpas separat.

VARNING: Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Förmontering av matosskärm på motorenhet:

(a.) trä på matosskärmen på motorenheten, (b.) fäst den med 2 skruvar M6 x 20 och 2 bussningar Ø 14 x 12.

Förmontering av dosan för elektrisk anslutning:

(c.) ta bort skruvarna och brickorna på fläktenheten och ta bort tejpen som fäster dosan på fläktenheten, (d.) placera dosan för

den elektriska anslutningen över fläktenheten, (e.) fäst den med 2 skruvar Ø 3,5 x 9,5 och 2 brickor Ø 14 x 12

(som tidigare har tagits bort).

1. Använd en blyertspenna och dra ett lodrätt streck motsvarande fläktkåpans mittlinje på väggen ända upp till taket. Detta

streck skall vara till hjälp vid installationsarbetet.

2. Sätt upp borrschemat på väggen: Borrschemats vertikala mittlinje måste sammanfalla med mittlinjen som du ritat på väggen.

Dessutom skall borrschemats nedre marginal sammanfalla med fläktkåpans underkant.

3. Borra som angivet på borrschemat sätt i väggpluggarna och skruva i de 2 skruvarna i de övre hålen, lämna ett utrymme

mellan skruvhuvudet och väggen på cirka 1 cm.

Anmärkning: Borra hål enligt markeringarna på borrschemat: de 2 övre tjänar till att haka fast fläktkåpan medan det undre

hålet tjänar till den definitiva fastsättningen och som säkerhetsåtgärd.

4. Montera rökrörens fästplatta “G” på väggen uppe vid taket, använd rökrörens fästplatta som borrschema (om sådan finns,

det lilla avlånga hålet på fästplattan måste sammanfalla med det streck som du har ritat på väggen) och markera med

blyertspenna de 2 hålen, borra hålen och sätt i 2 pluggar.

5. Fäst rökrörens fästplatta med 2 skruvar på väggen.

6. Häng upp fläktkåpan på de 2 övre skruvarna.

7. Sätt i och skruva åt skruven (och brickan) i det undre hålet för den definitiva fastsättningen (OBLIGATORISKT!!).

Efter att ha kontrollerat fläktkåpans läge, SKRUVA ÅT ALLA SKRUVAR undre och övre.

Anmärkning: den undre fästpunkten, placerad i mitten, är synlig genom att ta bort fettfiltret och filterhållaren för kolfiltret

(om sådant finns).

8. Anslut ett rökrör (rökrör och rörklämmor medföljer inte vid leverans utan måste köpas separat) till kopplingsringen som

finns ovanpå fläktenheten.

Om fläktkåpan skall användas som utblåsningsfläkt skall den andra änden av rökröret kopplas till en anordning som leder ut

matos och rök i det fria.

Om du vill använda fläktkåpan enbart som utsugningsfläkt, fäst då matosskärmen F på rökrörens fästplatta G och anslut den

andra röränden till kopplingsringen på matosskärmen F.

9. Utför den elektriska anslutningen.

10. Montera rökrören på avsedd plats ovanför fläktkåpan så att de helt täcker fläktenheten.

11. Låt den övre skorstenens del glida och fäst den med 2 skruvar (11a) vid rökrörens fästplatta “G” (11b).

Sätt tillbaka hållare för kolfilter och fettfilter och kontrollera att fläkten fungerar perfekt.
