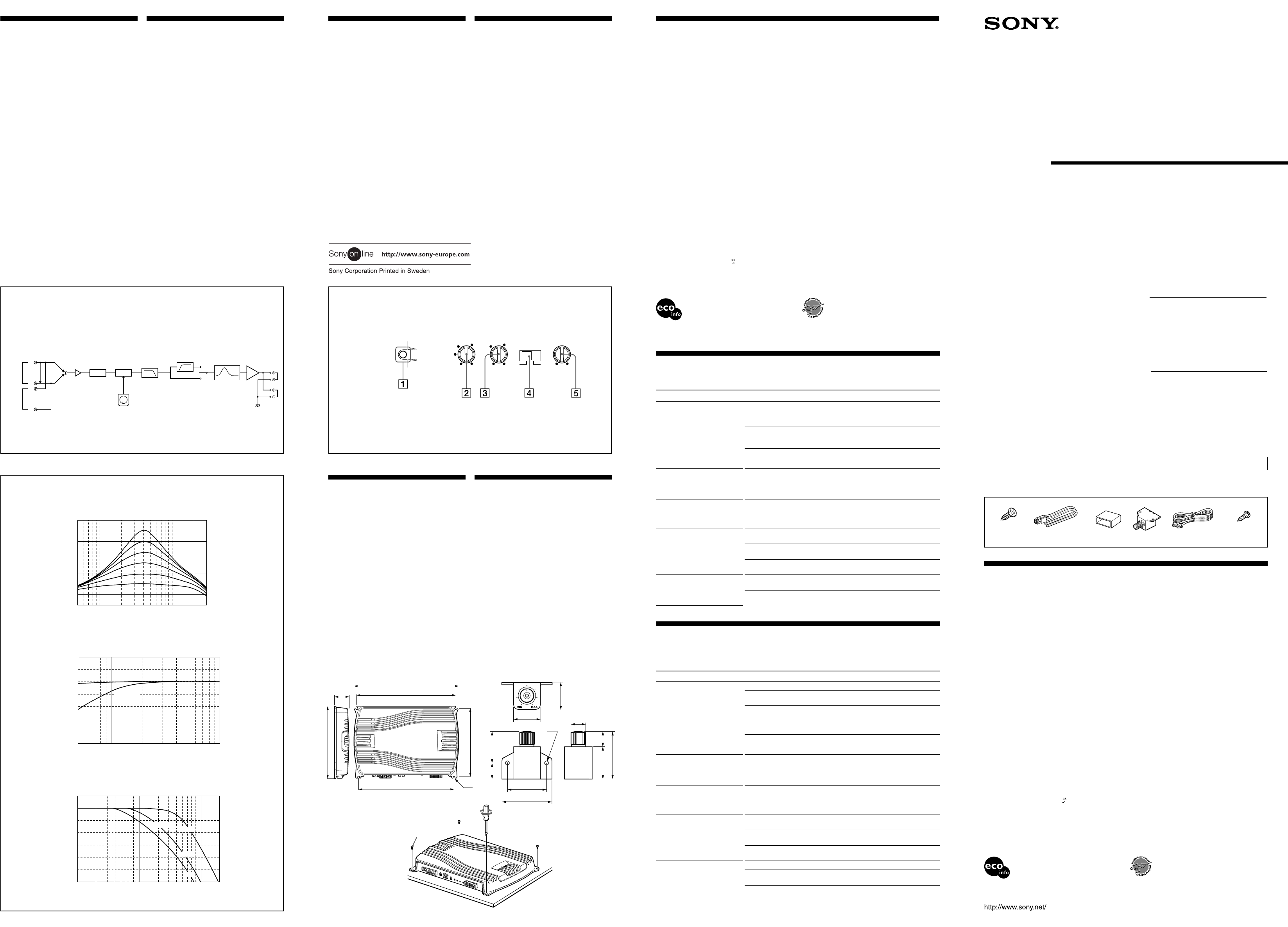

SONY XM-SD61X/SD51X (US,FR) 2-541-808-11 (1)SONY XM-SD61X/SD51X (US,FR) 2-541-808-11 (1)

Ongelma

Sininen valo ei syty.

PROTECTOR-ilmaisimeen syttyy

punainen valo.

• Laite kuumenee epätavallisen

paljon.

• Ääni katkeaa.

Generaattorin synnyttämä melu

tulee kuuluviin.

Äänenvoimakkuus on liian

matala.

Problem

Blå belysning virker ikke.

PROTECTOR-indikatoren lyser

rødt.

• Enheden bliver usædvanlig

varm.

• Lyden afbrydes.

Der høres generatorstøj.

Lyden er for lav.

Malli- ja sarjanumerot

Malli- ja sarjanumerot sijaitsevat laitteen pohjassa.

Kirjoita sarjanumero alla olevaan tilaan.

Ilmoita aina nämä numerot ollessasi yhteydessä Sonyn edustajaan tätä laitetta koskevissa

kysymyksissä.

Mallinro Sarjanro

 2005 Sony Corporation

XM-SD61X

XM-SD51X

MONAURAL

Power Amplifier

Betjeningsvejledning

Käyttöohjeet

Knappernes placering

og virkemåde

1 PROTECTOR-indikator

Når PROTECTOR aktiveres, lyser

indikatoren rødt. Når PROTECTOR

aktiveres, henvises du til

fejlsøgningsvejledningen.

2 LEVEL-justeringsknap

Indgangsniveauet kan justeres med denne

knap. Drej den med uret, hvis

bilstereoanlæggets udgangsniveau virker

lavt.

3 Justeringsknap til afskæringsfrekvens

Indstiller afskæringsfrekvensen (50 - 300 Hz)

for lavpasfiltrene.

4 SUBSONIC FILTER-kontakt

Når SUBSONIC FILTER-kontakten er

indstillet til ON, er det subsoniske filter (15

Hz) aktivt.

5 LOW BOOST-niveauknap

Drej denne knap for at forstærke

frekvenserne omkring 40 Hz op til maksimalt

10 dB.

Säädinten sijainti ja

toiminnot

1 PROTECTOR-ilmaisin

Kun PROTECTOR-ylikuumenemissuoja on

aktivoitunut, ilmaisimeen syttyy punainen

valo. Kun PROTECTOR-ylikuumenemissuoja

on aktivoitunut, katso ohjeet

Vianetsintäoppaasta.

2 LEVEL-säädin

Vahvistimen ottotaso voidaan säätää tällä

säätimellä. Kierrä sitä myötäpäivään silloin

kun autostereon ottotaso tuntuu liian

pieneltä.

3 Rajataajuuden säädin

Asettaa alipäästösuodinten rajataajuuden

(50–300 Hz).

4 SUBSONIC FILTER -kytkin

Kun SUBSONIC FILTER -kytkin on ON-

asennossa, aliäänisuodin (15 Hz) on käytössä.

5 LOW BOOST -tasonsäädin

Kierrä tätä säädintä korostaaksesi 40 Hz:n

seutuvilla olevia taajuuksia enintään 10 dB.

Egenskaber

•Maksimal udgangseffekt på 1.400 (1.100)*

1

W (ved

2 Ω).

•Klasse D teknologi*

2

•Denne effektforstærker er udelukkende beregnet

til brug med subwoofere.

•Niveaufjernbetjening.

•Der kan foretages direkte tilslutning med højttaler-

udgangen på bilstereoanlægget, hvis det ikke er

udstyret med en linjeudgang (tilslutning til

højniveauindgang).

•Indbygget variabel LPF (Low-pass filter),

subsonisk filter (OFF/ON, 15 Hz), lavt

forstærkningskredsløb.

•Enheden er udstyret med beskyttelseskredsløb og

indikator.

•To højttalertilslutningsklemmer til parallel

tilslutning af subwoofer.

*

1

XM-SD51X

*

2

Klasse D teknologi

Klasse D teknologi er en metode til at omforme

og forstærke musiksignaler med MOSFET til

højhastigheds impulssignaler.

Endvidere er den højeffektiv og har lav

varmeudvikling.

Ominaisuudet

•Suurin lähtöteho 1 400 (1 100)*

1

W (2 Ω).

•D-luokan tekniikka*

2

•Tämä päätevahvistin on suunniteltu ainoastaan

subwoofereiden kanssa käytettäväksi.

•Äänenvoimakkuuden kauko-ohjain.

•Suora kytkentä voidaan tehdä autoradiosi

kaiutinlähtöliitäntään, ellei sitä ole varustettu

linjalähdöllä (kaiutintasoinen tuloliitäntä).

•Sisäänrakennettu säädettävä alipäästösuodin

(LPF), aliäänisuodin (OFF/ON, 15 Hz) ja matalien

taajuuksien korostuspiiri.

•Varustettu suojapiirillä ja ilmaisimella.

•Kaksi kaiutinliitäntää rinnakkaissubwooferien

liittämiseksi.

*

1

XM-SD51X

*

2

D-luokan tekniikka

D-luokan tekniikka on menetelmä, jolla

musiikkisignaalit muunnetaan ja vahvistetaan

MOSFET-transistoreilla huippunopeiksi

pulssisignaaleiksi.

Tämän lisäksi sen ominaisuuksia ovat

korkealuokkainen tehokkuus ja pieni

lämmöntuotto.

PROTECTOR

SUBSONIC

FILTER

OFF

ON

0

+10dB

LOW BOOST

(40Hz)

LPF

50

300Hz

70

100

LEVEL

6

2

4

0.3V

0.5

Tekniske data

SPECIFIKATIONER FOR LYDEFFEKT

UDGANGSEFFEKT OG SAMLET HARMONISK FORVRÆNGNING

XM–SD61X

Minimum 300 watt kontinuerlig strøm i 4 ohm, 20 Hz til 200 Hz med mindre end 1,0 % samlet harmonisk

forvrængning ifølge Car Audio Ad Hoc Committee-standarder.

XM–SD51X

Minimum 250 watt kontinuerlig strøm i 4 ohm, 20 Hz til 200 Hz med mindre end 1,0 % samlet harmonisk

forvrængning ifølge Car Audio Ad Hoc Committee-standarder.

Andre tekniske data

Kredssystem Klasse D-teknologi

Pulsstrømforsyning

Indgange RCA-bens stik

Højniveau-inputstik

Udgange Højttalerstik

Via jackstik

Passende højttalermodstand

2 – 8 Ω

Maksimal udgangseffekt

XM–SD61X

800 W (ved 4 Ω), 1.400 W (ved 2 Ω)

XM–SD51X

600 W (ved 4 Ω), 1.100 W (ved 2 Ω)

Klassificerede effekter (forsyningsspænding ved 14,4 V)

XM–SD61X

300 W RMS (20 – 200 Hz, 1,0 %

THD + N, ved 4 Ω)

600 W RMS (20 – 200 Hz, 1,0 %

THD + N, ved 2 Ω)

XM–SD51X

250 W RMS (20 – 200 Hz, 1,0 %

THD + N, ved 4 Ω)

500 W RMS (20 – 200 Hz, 1,0 %

THD + N, ved 2 Ω)

SN-forhold 76 dBA (reference 1 W i 4 Ω)

Frekvensreaktion 5 – 300 Hz (

dB)

Harmonisk forvrængning

0,06 % eller mindre (ved 100 Hz,

4 Ω)

Justeringsinterval for inputniveau

0,3 – 6,0 V (RCA-bens stik)

6,5 – 16,0 V (højniveau-input)

Subsonisk filter 15 Hz, – 12 dB/okt

Low-pass filter 50 – 300 Hz, – 12 dB/okt

Lav forstærkning 0 – 10 dB (40 Hz)

Strømkrav 12 V jævnstrøm bilbatteri

(negativt jordforbundet)

Strømforsyningsspænding

10,5 – 16 V

Strømforbrug XM–SD61X

ved klassificeret effekt: 75 A

(ved 2 Ω)

Fjernbetjeningsindgang: 2 mA

XM–SD51X

ved klassificeret effekt: 55 A

(ved 2 Ω)

Fjernbetjeningsindgang: 2 mA

Mål Ca. 403 × 55 × 277 mm (b/h/d)

ekskl. dele og knapper, som

stikker ud

Vægt XM–SD61X

Ca. 4,6 kg ekskl. tilbehør

XM–SD51X

Ca. 4,5 kg ekskl. tilbehør

Medfølgende tilbehør

Monteringsskruer (4)

Højniveau-inputkabel (1)

Beskyttelseshætte (1)

4P-modulkabel (1)

Niveaufjernbetjening (1)

Skruer (2)

Design og tekniske data kan ændres uden varsel.

Installation

Inden installation

•Monter enten enheden i bagagerummet eller under

et sæde.

•Vælg monteringsstedet med omhu, så enheden

ikke kommer til at sidde i vejen for førerens

bevægelser, og så den ikke udsættes for direkte

sollys eller varm luft fra varmeapparatet.

•Installer ikke enheden under gulvtæppet, hvor

varmeafledning fra enheden kan blive forhindret.

Anbring først enheden der, hvor du planlægger

at installere den, og marker de steder på

overfladen af monteringspladen (medfølger

ikke), hvor de fire skruehuller skal laves. Bor

derefter huller på ca. 3 mm i diameter, og monter

enheden på pladen med de medfølgende

monteringsskruer. De medfølgende

monteringsskruer er 15 mm lange.

Monteringspladen skal derfor være mere end

15 mm tyk.

Asennus

Ennen asennuksen aloittamista

•Asenna laite joko tavaratilaan tai istuimen alle.

•Valitse asennuspaikka huolellisesti, ettei laite

häiritse kuljettajan normaaleja ajotoimintoja eikä

ole alttiina suoralle auringonpaisteelle tai

lämmityslaitteesta tulevalla kuumalle ilmalle.

•Älä asenna laitetta lattiamaton alle, koska laitteen

tuottaman lämmön tuulettaminen vaikeutuu

tällöin huomattavasti.

Aseta vahvistin ensin ajatellun asennuspaikan

kohdalle ja merkitse neljän kiinnitysruuvin

paikat asennuslevylle (ei sisälly toimitukseen).

Poraa sen jälkeen asennuslevyyn läpimitaltaan

noin 3 mm:n suuruiset reiät ja kiinnitä vahvistin

asennuslevylle sen mukana toimitetuilla

asennusruuveilla. Vahvistimen mukana

toimitetut ruuvit ovat 15 mm:n mittaisia. Tarkista

sen vuoksi, että asennuslevy on paksumpi kuin

15 mm.

Dele til installation og tilslutning

Pièces destinées à l’installation et aux raccordements

1

2

(× 4)

3

0,2 m

ø 5 × 15 mm

Fejlsøgningsvejledning

Med den følgende kontrolliste kan du afhjælpe de fleste af de problemer, der kan opstå med enheden.

Se tilslutnings- og betjeningsprocedurerne, inden du gennemgår nedenstående kontrolliste.

Blokdiagram/

Lohkokaavio

Buffer

AMP

Power

Lch

INPUT

THROUGH

OUT

Rch

Lch

Rch

LOW BOOST

LPF

SUBSONIC FILTER

ON

OFF

LEVEL

Remote level

Controller

Lav forstærkning/

Matalien taajuuksien korostus

Hz

dB

10

0

5 10 40 100

300

dB

Lavpasfilter/Alipäästösuodin

10

0

-10

-20

-30

-40

-50

-60

10 100 1k 2

k

50Hz

LOW PASS

100Hz

300Hz

Hz

Frekvens/Taajuus

Frekvens/Taajuus

Subsonisk filter/Aliäänisuodin

12.0

0

-30.0

5 10 100

OFF

ON (15 Hz)

45

(× 2)

6

ø 4 × 10 mm

Hz

Frekvens/Taajuus

277

55

262

403

1

6

dB

34

53

30

15,5

4,5

41

16,5

35

51,5

17,5

28

Niveaufjernbetjening/Äänenvoimakkuuden kauko-ohjainEffektforstærker/Päätevahvistin

Enhed: mm

Yksikkö: mm

• Der anvendes ikke flamingo i den

beskyttende emballage.

• Bly-frie lodninger anvendes til lodning af

visse dele.

• Der er ikke brugt halogenerede

flammehæmmende midler i kabinetterne.

CEA2006-standard

Udgangseffekt:

XM–SD61X

300 Watt RMS ved 4 Ohm < 1 % THD+N

XM–SD51X

250 Watt RMS ved 4 Ohm < 1 % THD+N

SN-forhold: 76 dBA (reference: 1 Watt i 4 Ohm)

380

368

6 m

Ejerregistrering

Model- og serienumrene er placeret på enhedens underside.

Noter serienummeret i feltet nedenfor.

Henvis til disse numre, når du henvender dig til din Sony-forhandler om dette produkt.

Modelnr. Serienr.

Tekniset tiedot

AUDIOTEHOTIEDOT

LÄHTÖTEHO JA HARMONINEN KOKONAISSÄRÖ

XM–SD61X

Jatkuva keskiteho 4 ohmin kuormaan vähintään 300 wattia, 20 - 200 Hz korkeintaan 1,0 %:n harmonisella

kokonaissäröllä Car Audio Ad Hoc Committee -standardien mukaisesti.

XM-SD51X

Jatkuva keskiteho 4 ohmin kuormaan vähintään 250 wattia, 20 - 200 Hz korkeintaan 1,0 %:n harmonisella

kokonaissäröllä Car Audio Ad Hoc Committee -standardien mukaisesti.

Muut tekniset tiedot

Piirijärjestelmä D-luokan tekniikka

Pulssiteholähde

Tuloliitännät RCA-liitännät

Kaiutintasoinen tuloliitäntä

Lähtöliitännät Kaiutinliitännät

Läpivientiliitännät

Sopiva kaiutinten impedanssi

2– 8 Ω

Maksimiteho XM–SD61X

800 W (4 Ω kuormaan), 1 400 W

(2 Ω kuormaan)

XM–SD51X

600 W (4 Ω kuormaan), 1 100 W

(2 Ω kuormaan)

Nimellistehot (käyttöjännite 14,4 V)

XM–SD61X

300 W RMS (20–200 Hz, 1,0 %

THD + N, 4 Ω kuormaan)

600 W RMS (20–200 Hz, 1,0 %

THD + N, 2 Ω kuormaan)

XM–SD51X

250 W RMS (20–200 Hz, 1,0 %

THD + N, 4 Ω kuormaan)

500 W RMS (20–200 Hz, 1,0 %

THD + N, 2 Ω kuormaan)

Häiriöetäisyys 76 dBa (1 W 4 Ω kuormaan)

Taajuusvaste 5–300 Hz (

dB)

Harmoninen särö 0,06 % tai pienempi (100 Hz, 4 Ω)

Ottotason säätöalue

0,3–6,0 V (RCA-liitännät)

6,5–16,0 V (kaiutintasoinen liitäntä)

Aliäänisuodin 15 Hz, -12 dB/oktaavi

Alipäästösuodin 50–300 Hz, -12 dB/oktaavi

Matalien taajuuksien korostus

0–10 dB (40 Hz)

Käyttöjännite 12 voltin tasavirta, autonakku

(miinusmaa)

Käyttöjännite 10,5–16 V

Virrankulutus XM-SD61X

nimellisteholla: 75 A

(2 Ω kuormaan)

Kauko-ohjaimen liitäntä: 2 mA

XM-SD51X

nimellisteholla: 55 A

(2 Ω kuormaan)

Kauko-ohjaimen liitäntä: 2 mA

Mitat N. 403 × 55 × 277 mm (l/k/s) ilman

ulkonevia osia ja säätimiä

Paino XM-SD61X

N. 4,6 kg ilman lisätarvikkeita

XM-SD51X

N. 4,5 kg ilman lisätarvikkeita

Toimitetut lisätarvikkeet

Kiinnitysruuvit (4)

Kaiutintasoisen liitännän

liitäntäjohto (1)

Suojatulppa (1)

4P-modulaarikaapeli (1)

Äänenvoimakkuuden kauko-ohjain (1)

Ruuvit (2)

Ulkonäköä ja teknisiä yksityiskohtia voidaan muuttaa

ilman ennakkoilmoitusta.

• Pakkauksessa ei ole polystyreenivaahtoa.

• Tiettyjen osien juottamiseen on käytetty

lyijytöntä juotosmetallia.

• Koteloissa ei ole käytetty halogenoituja

liekinestoaineita.

CEA2006-standardi

Lähtöteho:

XM–SD61X

300 wattia RMS 4 ohmin kuormaan < 1 % THD+N

XM-SD51X

250 wattia RMS 4 ohmin kuormaan < 1 % THD+N

Häiriöetäisyys: 76 dBA (1 W 4 ohmin kuormaan)

Vianetsintäopas

Seuraava tarkistuslista auttaa useimpien tämän laitteen kanssa mahdollisesti syntyvien ongelmien

korjaamisessa.

Ennen kuin alat käydä läpi alla olevaa tarkistuslistaa, käy läpi liitäntä- ja käyttöohjeet.

Syy/Korjaustoimenpide

Sulake on palanut. t Vaihda kaikki sulakkeet uusiin.

Maadoitusjohtoa ei ole kiinnitetty kunnolla.

t Kiinnitä maadoitusjohto kunnolla johonkin metalliseen osaan autossa.

Kauko-ohjainliitäntään menevä jännite on liian matala.

• Laitteistoon kytkettyä autoradiota ei ole kytketty päälle.

t Kytke radio päälle.

• Järjestelmässä on liian monta vahvistinta. t Käytä relettä.

Tarkista autonakun jännite (10,5 – 16 V).

Kytke virta päältä virtakytkimestä. Kaiutinliitännät ovat oikosulussa.

t Korjaa oikosulun aiheuttanut vika.

Kytke virta päältä virtakytkimestä. Tarkista, että kaiuttimen liitäntäjohdot ja

maadoitusjohto on kiinnitetty kunnolla.

Laite kuumenee epänormaalisti.

• Käytä sopivalla impedanssilla varustettuja kaiuttimia. t 2 – 8 Ω.

• Käytä laitteen sijaintipaikkana hyvin tuuletettuja tiloja.

Ylikuumentumissuoja on aktivoitunut. t Laske äänenvoimakkuutta.

Virtajohdot on asennettu liian lähelle RCA-johtoja.

t Siirrä virtajohdot etäämmälle RCA-johdoista.

Maadoitusjohtoa ei ole kiinnitetty kunnolla.

t Kiinnitä maadoitusjohto kunnolla johonkin metalliseen osaan autossa.

Kaiutinten miinusjohdot koskettavat auton runkoa.

t Eristä johdot auton rungosta.

LEVEL-säätimen asento ei ole oikea. Kierrä LEVEL-säädintä myötäpäivään.

Äänenvoimakkuuden kauko-ohjaimen säätöasento ei ole oikea. Kierrä

äänenvoimakkuuden kauko-ohjaimen säädintä myötäpäivään.

Årsag/løsning

Sikringen er sprunget. t Udskift sikringen med en ny.

Jordledningen er ikke forsvarligt tilsluttet.

t Fastgør jordledningen forsvarligt til en metaldel på bilen.

Den spænding, der kommer ind i fjerntilslutningsklemmen, er for lav.

• Det tilsluttede bilstereoanlæg er ikke tændt. t Tænd bilstereoanlægget.

• Der bruges for mange forstærkere med anlægget. t Brug et relæ.

Kontroller batterispændingen (10,5 – 16 V).

Sluk for strømkontakten. Højttalerudgangene er kortsluttede.

tAfhjælp årsagen til kortslutningen.

Sluk for strømkontakten. Sørg for, at højttalerledningen og jordledningen er

forsvarligt tilsluttet.

Enheden opvarmes unormalt.

• Brug højttalere med passende impedans. t 2 – 8 Ω.

• Sørg for at anbringe enheden på et sted med god ventilation.

Termobeskytteren er aktiveret. t Sænk lydstyrken.

Strømledningerne er installeret for tæt på RCA-ledningerne.

t Hold strømledningerne adskilt fra RCA-ledningerne.

Jordledningen er ikke forsvarligt tilsluttet.

t Fastgør jordledningen forsvarligt til en metaldel på bilen.

Negative højttalerledninger berører bilens chassis.

t Hold ledningerne væk fra bilens chassis.

LEVEL-justeringsknappen er ikke passende. Drej LEVEL-justeringsknappen

med uret.

Niveau-fjernbetjeningen er ikke passende. Drej niveau-fjernbetjeningen med

uret.

US+1UEUR_DA_FI.p65 04-11-16, 11.321

Black

Arviointi

Lisää tästä ohjekirjasta

Ymmärrämme, että on mukavaa, että sinulla on paperikäyttöinen käyttöopas laitteellesi Sony XM-SD61X Autovahvistin. Voit aina ladata oppaan verkkosivuiltamme ja tulostaa sen itse. Jos haluat alkuperäisen käyttöoppaan, suosittelemme ottamaan yhteyttä osoitteeseen Sony. He saattavat pystyä toimittamaan alkuperäisen ohjekirjan. Etsitkö laitteen Sony XM-SD61X Autovahvistin käyttöopasta toisella kielellä? Valitse haluamasi kieli kotisivuiltamme ja etsi mallinumero nähdäksesi, onko sitä saatavilla.

Tekniset tiedot

Kaikki käsikirjat kohteelle Sony Autovahvistimet
Lisää Autovahvistimet käsikirjoja

Liittyvät tuotteet

Käyttöohje

Sony XM-SD14X Autovahvistin

Käyttöohje

Sony XM-SD22X Autovahvistin

Käyttöohje

Sony XM-4ES Autovahvistin

Käyttöohje

Sony XM-1ES Autovahvistin

Käyttöohje

JBL Stadium 2 Autovahvistin

Aiheeseen liittyvät luokat
