Käyttöohje Kress 6242 E Kuviosaha

Käyttöohje

Deutsch

1 Ein-Ausschalter

2 Elektronik-Stellrad

3 Staubschutzhaube

4 Grundplatte

5 Sägetischbefestigung

6 Spannrad

7 Sägeblatt

8Spannhebel

9 Staubabsaugung  35 mm

10 Pendelhubschalter

11 Parallelanschlag

12 Spanreißschutz

13 Netzkabelmodul

14 Verriegelungstaste

Technische Daten 6242 E

Leistungsaufnahme W 420

Leistungsabgabe W 230

Leerlauf-Hubzahl/min. 3400

Regelbereich Hübe/min. 600...3400

Hubweg mm 19

Schnittiefe in:

Holz mm 70

Metall 5

Schrägschnitte bis ° 22,5 und 45

Pendelhubstufen 3

Gewicht kg 1,6

Verwendung

Die Stichsäge ist universell einsetzbar für alle Sägearbeiten

in harten und weichen Hölzern, beschichteten Hölzern,

Holzfaserplatten, in Sperrholz, Metall und Kunststoffen bis

zur angegebenen max. Schnittiefe.

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die

Bedienungsanleitung vollständig durch, befolgen Sie die

Sicherheitshinweise in dieser Anleitung sowie die Allge-

meinen Sicherheitshinweise für Elektrowerkzeuge im

beigelegten Heft.

Achtung!

 Beim Werkzeugwechsel ist unbedingt der Netz-

stecker aus dem Gerät zu ziehen!

 Bei laufender Maschine nicht in den Bereich des

Stößels und des Sägeblattes (7) greifen! Verlet-

zungsgefahr!

 Um Verletzungsgefahr zu vermeiden, Sägeblatt-

wechsel mit Schutzhandschuh vornehmen!

Sägeblatt einspannen

 Spannhebel (8) bis zum Anschlag drehen und fest-

halten.

 Sägeblatt (7) bis zum Anschlag einschieben.

 Spannhebel (8) loslassen.

Wichtig! (unbedingt beachten)

 Stichsäge gegen Sägeblattspitze auf Holzplatte

drücken, bis Spannhebel (8) in die Ausgangslage

zurückspringt.

 Nur so ist das Sägeblatt (7) mit Sicherheit richtig

eingespannt, und die Abdeckhaube (3) läßt sich

schließen.

Sägeblatt ausspannen

 Spannhebel (8) bis zum Anschlag drehen und fest-

halten.

 Sägeblatt (7) herausziehen.

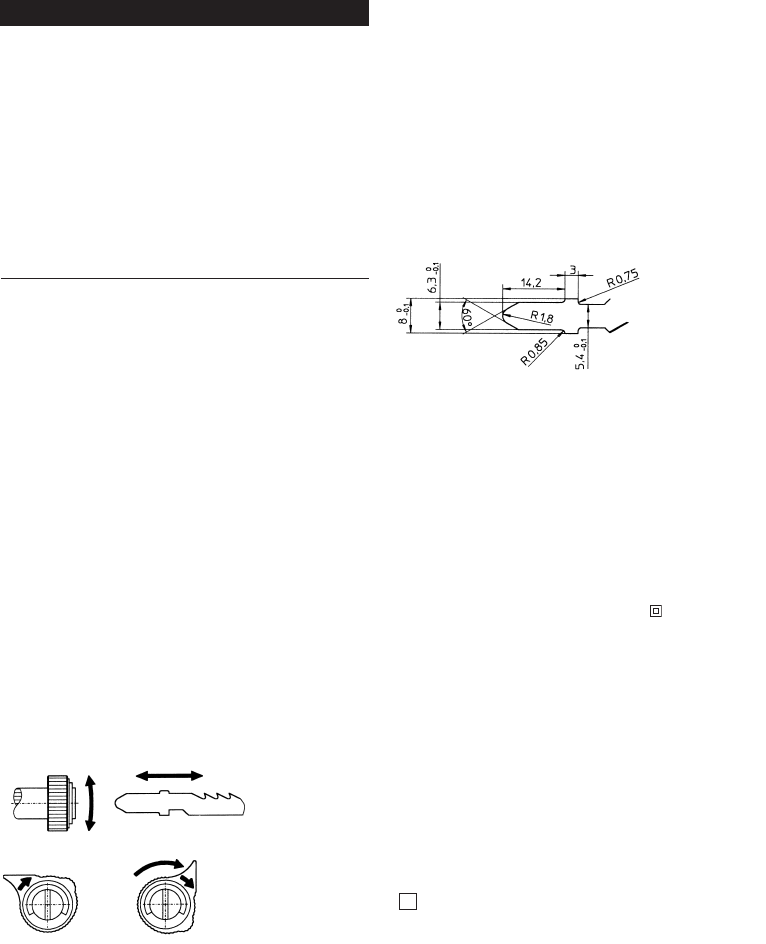

Es dürfen nur die in der Bedienungsanleitung aufge-

führten Original-Kress-Sägeblätter oder die gemäß

nachfolgender Maßskizze mit einer max. Dicke von

1,5 mm verwendet werden. Nur so ist die ordnungs-

gemäße Befestigung des Sägeblattes gewährleistet

und die Unfallgefahr durch sich lösende Stichsägeblät-

ter weitgehend ausgeschlossen!

 Kein asbesthaltiges Material bearbeiten!

 Steckdosen im Außenbereich müssen über Fehler-

strom-Schutzschalter (FI-) abgesichert sein.

 Um die Maschine zu kennzeichnen, darf das

Gehäuse nicht angebohrt werden. Die Schutzisola-

tion wird überbrückt. Verwenden Sie Klebeschilder.

 Kabel immer nach hinten von der Maschine weg-

führen.

Doppelte Isolation

Unsere Geräte sind zur größtmöglichen Sicherheit des Be-

nutzers in Übereinstimmung mit den Europäischen Vor-

schriften (EN-Normen) gebaut. Doppelt isolierte Maschinen

tragen stets das internationale Zeichen . Die Maschinen

dürfen nicht geerdet werden. Es genügt ein zweiadriges

Kabel.

Die Maschinen sind funkentstört nach EN 55014.

Inbetriebnahme

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit

der Angabe auf dem Typenschild des Gerätes überein-

stimmt.

Motor

Das Herz der Stichsäge ist ein starker Universalmotor mit

geschweißtem Kollektor, der auch einen längeren Ge-

brauch des Werkzeugs nicht übel nimmt. Der Motor ver-

fügt über eine große Kraftreserve. Da eine gleichbleibende

gute Entlüftung für den Motor sehr wichtig ist, bitten wir

besonders, die Wartungs- und Pflegevorschriften hinsicht-

lich Reinigung von Staub und Schmutz zu beachten.

Ein- und Ausspannen der Sägeblätter

Das Spannsystem hat den Vorteil, daß Sie die Sägeblätter

ohne Werkzeug wechseln können.

Zuerst wird die Staubschutzhaube (3) nach oben gescho-

ben. Durch Drehen des Spannhebels (8) wird das Schnell-

spannsystem geöffnet, und das Sägeblatt (7) kann einge-

setzt werden. Dabei ist darauf zu achten, daß es bis zum

Anschlag nach hinten gedrückt wird. Durch Loslassen

des Spannhebels (8) und einem nachfolgenden Druck in

Stößelrichtung wird es automatisch fixiert, der Spannhebel

(8) springt in die Ausgangsposition zurück.

Beim Ausspannen wird das Sägeblatt (7) durch Drehen des

2

Ausgangslage

(= Spannstellung)

Anschlagstellung
