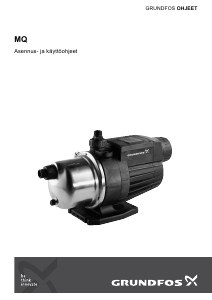

Käyttöohje Grundfos MQ Puutarhapumppu

Tarvitsetko käyttöoppaan Grundfos MQ Puutarhapumppu? Alta voit katsoa ja ladata suomenkielisen PDF-oppaan ilmaiseksi. Tällä tuotteella on tällä hetkellä 0 usein kysyttyä kysymystä, 0 kommenttia ja 0 ääntä. Jos tämä ei ole haluamasi käyttöopas, ota meihin yhteyttä.

Onko tuotteessa vika, eikä käyttöoppaasta ole apua? Siirry Repair Café ‑alueelle etsimään ilmaisia korjauspalveluita.

Käyttöohje

Suomi (FI)

Suomi (FI) Asennus- ja käyttöohjeet

Alkuperäisen englanninkielisen version käännös.

SISÄLLYSLUETTELO

Sivu

1. Tässä julkaisussa käytettävät

symbolit

2. Yleiskuvaus

MQ on kompakti vesiautomaatti, joka koostuu pum-

pusta, moottorista, painesäiliöstä ja säätimestä

integroituna samaan yksikköön.

Pumppu käynnistyy automaattisesti kun järjestel-

mästä otetaan vettä ja pysähtyy kulutuksen päätty-

essä. MQ on hiljainen pumppu, joka voidaan asentaa

sekä sisälle että ulos.

Pumppu on itseimevä ja siinä on imuaukkoon integ-

roitu takaiskuventtiili. Katso kuva 1. Pumpussa on

helppokäyttöinen ohjauspaneeli.

Pumppuun yhdistetty painesäiliö vähentää käynnis-

tysten ja pysäytysten määrää, jos järjestelmässä on

vuoto.

MQ-pumpussa on sisäinen ylikuumenemis- ja kuiva-

käyntisuoja.

2.1 Käyttökohteet

Tavallisimmat käyttökohteet:

• Paineenkorotus varastosäiliöissä

(suurin tulopaine 3 bar) ja

• veden syöttö kaivoista (suurin imunostokorkeus

8 m) esim.

– pientaloissa

– kesämökeillä ja vapaa-ajanasunnoissa

– maatiloilla

– myyntipuutarhoilla ja muissa suurissa puutar-

hoissa.

Pumppua voidaan käyttää sadevedelle ja se on

hyväksytty käyttövedelle.

Pumpun suurin imunostokorkeus voidaan määrittää

kaaviosta sivulla 12.

Esimerkki:

Jos imunostokorkeus on 2,5 metriä, imuputken

pituus ei saa ylittää 24 metriä.

1. Tässä julkaisussa käytettävät symbolit

2. Yleiskuvaus

2.1 Käyttökohteet

2.2 Tyyppikoodi

2.3 MQ-pumppu

3. Pumpattavat nesteet

4. Tekniset tiedot

4.1 Käyttöolosuhteet

4.2 Sähköiset tiedot

4.3 Mitat

4.4 Hyväksynnät

5. Toiminnot

5.1 Ohjauspaneeli

5.2 Pumpun pysäytys

6. Kiinnitys ja liitäntä

6.1 Pumpun kiinnitys

6.2 Sähköliitäntä

6.3 Generaattori tai invertteri

6.4 Käyttöönotto

7. Kunnossapito

7.1 Huoltopaketit

7.2 Akselitiivisteen totutuskäyttö

7.3 Käyttöönotto pitkän seisontajakson jäl-

keen

8. Huolto

9. Vianetsintä

10. Hävittäminen

Varoitus

Nämä asennus- ja käyttöohjeet on luet-

tava huolellisesti ennen asennusta.

Asennuksen ja käytön tulee muilta osin

noudattaa paikallisia asetuksia ja seu-

rata yleistä käytäntöä.

Varoitus

Tämän tuotteen käyttö vaatii koke-

musta ja tuotetuntemusta.

Henkilöt, joiden fyysinen, aisti- tai hen-

kinen kapasiteetti on heikentynyt, eivät

saa käyttää tätä tuotetta muuten kuin

valvonnan alaisina tai heidän turvalli-

suudestaan vastaavan henkilön anta-

mien ohjeiden mukaisesti.

Lapset eivät saa käyttää tätä tuotetta

tai leikkiä sillä.

Varoitus

Näiden turvallisuusohjeiden laiminlyö-

minen voi aiheuttaa henkilövahinkoja.

Huomio

Näiden turvallisuusohjeiden laiminlyö-

minen voi aiheuttaa toimintahäiriön tai

laitevaurion.

Huomaa

Huomautuksia tai ohjeita, jotka helpot-

tavat työskentelyä ja takaavat turvalli-

sen toiminnan.
