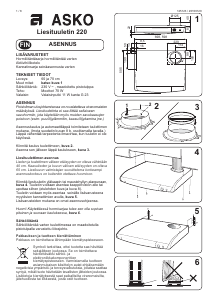

Käyttöohje

125123 / 20100120

Liesituuletin 220

1 / 8

LISÄVARUSTEET

Hormiliitäntäsarja hormiliitäntää varten

Aktiivihiilikotelo

Kannatinsarja seinäasennusta varten

TEKNISET TIEDOT

Leveys: 60 ja 70 cm

Muut mitat: katso kuva 1

Sähköliitäntä: 230 V ~ , maadoitettu pistotulppa

Teho: Moottori 70 W

Valaisin: Valaisinputki 11 W kanta G 23

ASENNUS

Poistoilman ulosjohtamisessa on noudatettava viranomaisten

määräyksiä. Liesituuletinta ei saa liittää sellaiseen

savuhormiin, jota käytetään myös muiden savukaasujen

poistoon (esim. puu/öljylämmitin, kaasu/öljykamina jne.)

Asennuskaulus ja automaattiläppä toimitetaan tuulettimen

mukana. (Irrota suodatin kuvan 8 b, osoittamalla tavalla.)

Läppä vähentää tarpeetonta ilmavirtaa, kun tuuletin ei ole

käytössä.

Kiinnitä kaulus tuulettimeen, kuva 2.

Asenna sen jälkeen läppä kaulukseen, kuva 3.

Liesituulettimen asennus

Lieden ja tuulettimen välisen etäisyyden on oltava vähintään

40 cm. Kaasulieden ja kuvun välisen etäisyyden on oltava

65 cm. Liesikuvun valmistajan suosittelema korkeampi

asennuskorkeus on kuitenkin otettava huomioon.

Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan,

kuva 4. Tuuletin voidaan asentaa kaappirivistön alle tai

upottaa siihen (etulehden kuva ja kuva 8).

Tuuletin voidaan myös asentaa seinälle lisävarusteena

myytävien kannattimien avulla, kuva 5.

Lisävarusteiden mukana on omat asennusohjeensa.

Huom! Käytettäessä hormisarjaa tulee sen olla sopivan

pituinen ja suoraan kauluksessa, kuva 6.

Sähköliitäntä

Sähköliitäntää varten tuulettimessa on maadoitetulla

pistotulpalla varustettu liitosjohto.

Pakkauksen ja tuotteen kierrättäminen

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää

sekajätteen joukossa. Se on toimitettava

hävitettäväksi sähkö- ja

elektroniikkakomponenttien

kierrätyspisteeseen. Varmistamalla tuotteen

asianmukaisen käsittelyn autat ehkäisemään

negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa

syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa.

Lisätietoja kierrätyksestä saat paikallisilta viranomaisilta,

jätehuollosta tai liikkeestä, josta ostit tuotteen.

Ø125

220

180

505

9,5

698, 598

190

114

13 22

FIN

ASENNUS
